梦盾MD-9900系列风机盘管远程控制系统
品牌: 梦盾
型号: MD-9900
产品详情

梦盾MD-9900系列风机盘管远程监控设计方案

一、设计原理

梦盾以集中控制系统为基础、以自主开发的控制产品和系统软件为核心,将各风机盘管通过有线连接集中到总台管理,提高系统管理的自动化水平及详细的管理功能,彻底实现系统功能集成,有效降低管理人员的日常工作强度,提高系统可用性并节约系统运营成本。

1、采用梦盾MD-9300Y控制器,每1个控制一个风机盘管,控制3个风速,采集1路室内温度。

2、根据梦盾MD-9300Y采集的温度,低温关机,高温开机

3、采用数字量开关控制器来控制新风风柜的启停。
4、RS485总线采用菊花链串接方式(并联电路),不留分支。
5、采用485集线器能使两端信号保持光电隔离,抗干扰能力强;全面容错机制,一路从节点损坏不影响其他节点通信。

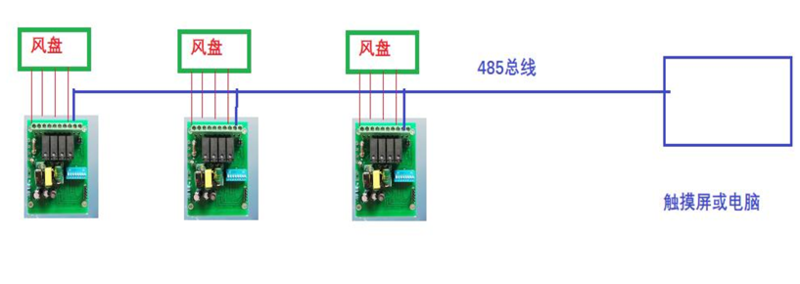

二、方案示意图及产品介绍

风机盘管

风机盘管

梦盾MD-9300Y控制器

梦盾MD-9300Y控制器是我司自主研发的空调网关,它提供了一种通用的RS485接口,支持MODBUS-RTU协议,供上位机进行二次开发和监控。每一个AD-300Y控制一台风机盘管,控制高中低3路风速,采集1路室内温度,采集风机盘管的开关机状态。

三、功能简述

梦盾MD-9900主界面显示每组风机盘管的温度、每组风机盘管的开关、以及风机盘管(新风风机)的报警情况(滑动显示),通过点击开关按钮可控制每组风机盘管的开关。

该系统分为三个车间控制系统,可对每个子系统进行独立的控制:

1、每组的风机盘管、新风风柜都可进行总开、总关控制,也可对每台风机盘管进行独立控制;

2、风机盘管可切换高中低档;
    3、当风机盘管报警时,主界面会滑动显示“X车间X组X号风机盘管”;
    4、每个车间的每组风机盘管温度控制功能,低温关机,高温开机。
